南京康卓環境科技有限公司電氣工程師介紹：自動化監控系統通俗的說就是上位機系統，它是對廠區內康卓PLC控制柜的監控系統，利用上位機軟件做出整個廠區內所有設備的仿真模型，然后根據從PLC內讀取到的數據對上位機上的仿真模型做一個動態的仿真畫面，并可以由上位機系統向PLC發送指令，直接修改PLC內的數據達到啟?，F(xiàn)場設備的作用。一個完整的上位機監控系統一般由一個主界面和若干個分界面組成，主界面反映廠區內所有設備的分布位置及當前的運行狀態。

康卓科技專業從事上位機系統、plc控制系統研發設計，提供一站式解決方案，歡迎咨詢洽談，咨詢熱線：025-86666104

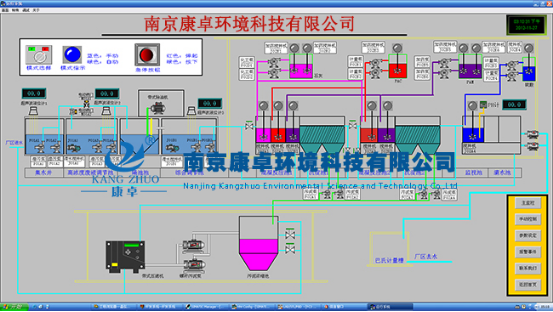

如圖1所示：

圖1  監控主界面

若干個分界面是對主界面的若干個分解，用于進一步監控某一部分的所有設備，如圖2-8所示：

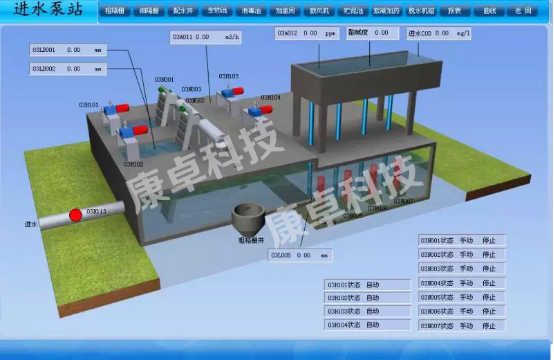

圖2 進水泵站

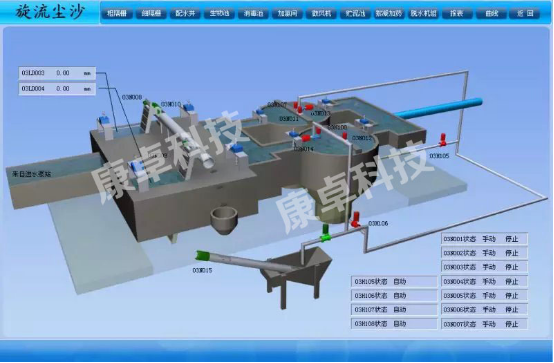

圖3 旋流塵沙

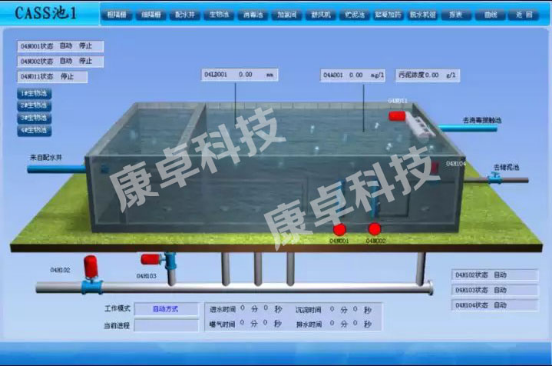

圖4 CASS池

圖5 鼓風機房

圖6 配水井

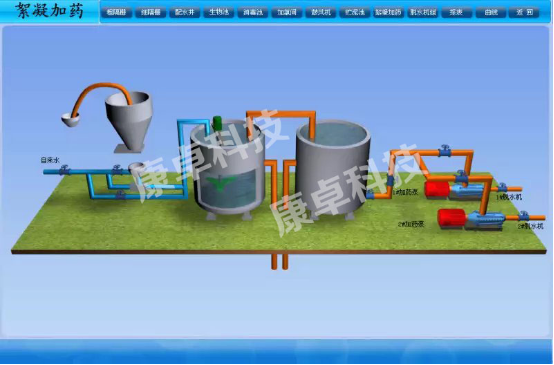

圖7 絮凝加藥

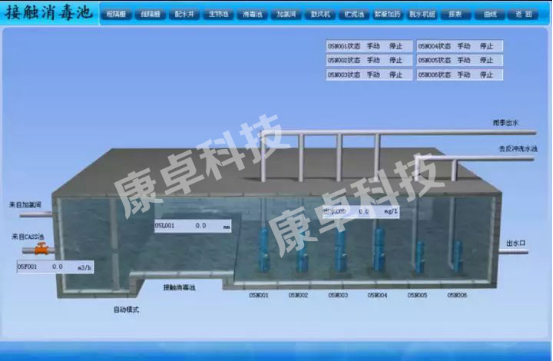

圖8 接觸消毒池

以上畫面為上位機系統的監視畫面，上位機系統除監視功能外還具備控制功能，通過上位機界面中的按鈕可以直接啟?，F(xiàn)場的所有設備，控制界面如圖9所示：

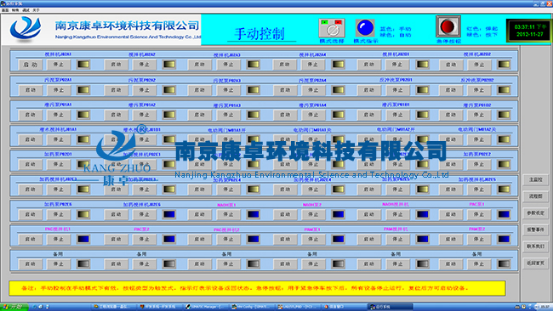

圖9 設備控制界面

以上介紹的是上位機系統的基本功能及相關界面，上位機系統的另一個核心功能是數據的存儲及查詢。PLC系統的功能主要是實時的控制性，不具備數據的定時存儲功能，一般情況下我們需要知道廠區內重要儀表在各個時間段內的數據，并能夠做成曲線通過對曲線的分析找出較合理的解決方案，這就需要自動化監控系統的存儲功能，數據一般存儲在數據庫中如SQL Server數據庫、ACCESS數據庫等，上位機軟件直接從數據庫中讀取數據并根據需要做成報表或歷史趨勢圖。報表查詢系統如圖10所示：

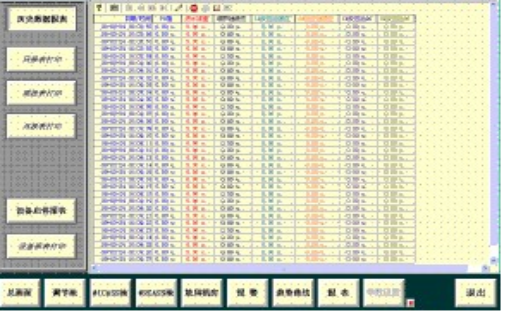

圖10 報表查詢系統

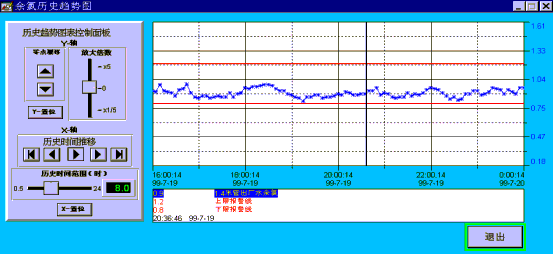

圖11 歷史趨勢圖

以上是對自動化監控系統主要功能的簡單介紹，針對不同的系統我們有不同的解決方案，用戶可提出具體要求例如想要的畫面風格，平面三維報表的格式、曲線的格式等等，康卓電氣工程師會根據客戶的要求制作上位機系統。
