潛水泵排污泵過熱保護繼電器型號說明
發布日期：2016-10-14 10:21 瀏覽次數：
過熱保護繼電器
潛水泵、排污泵過熱保護繼電器是南京康卓環境科技有限公司研發的新型水泵保護器，是專門用于檢測潛水泵內定子線圈的溫度。當泵體內定子出現異常溫度情況時，控制繼電器會發出相應的控制信號，以便工作人員對水泵進行處理。控制器在線路設計上采取了一系列的抗干擾措施，可以在電磁干擾十分嚴重的環境中可靠工作。
過熱保護繼電器型號說明
說明：

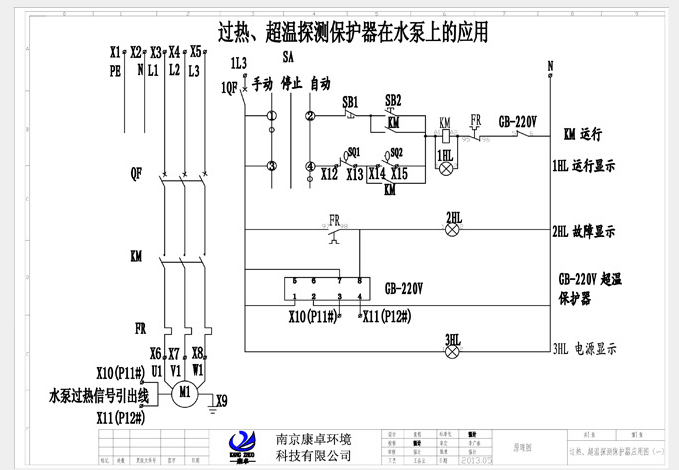

GB-220v過熱保護器接到控制系統中，能有效的保護電機在運行時由于各種原因，所造成繞組線圈溫度升高到一定值能及時停止工作的功能。當檢測到潛水泵定子繞組線圈溫度到該繼電器設定值時，繼電器面板上紅色指示燈會報警亮起，且過熱繼電器的5、6和7、8端子會有一個開關量輸出，來控制泵的停止；當溫度下降后繼電器繼續恢復工作。動作靈敏度根據標準設定。用戶有特殊需要可以提前聯系。
GB-220v過熱保護繼電器技術參數
工作電源： AC220v/50Hz
使用環境溫度： -20～75℃
相對濕度： ≤95%RH,不結露，無腐蝕性氣體場所
輸入信號： 電阻信號、開關信號；
輸出信號： 開關信號（無源觸點、可兩組觸點互換）
觸點容量： AC220v 2A
探測范圍： 過熱動作電阻≥3.5KΩ（采用PTC傳感器）
傳感器電極較大電流： 50 uA；
工作方式： 連續工作
額定功耗： AC220v / 1W
外形尺寸： 45mmX75mmX105mm
安裝方式： 標準DIN35導軌
重量： 0.3kg
