河北省淶源縣污水處理廠液晶大屏幕拼接系統

發布日期:2016-12-26 13:53  瀏覽次數:

工程項目:淶源縣污水處理廠升級改造項目
項目設計:河北省淶源縣污水處理廠液晶大屏顯示
設計廠家:南京康卓環境科技有限公司
咨詢熱線:025-86666104

大屏幕拼接系統

大屏幕拼接系統設計概述:
淶源縣污水處理廠大屏幕拼接系統建設的總體目標是:系統充分考慮到先進性、穩定性、實用性、集成性、可擴展性和經濟性等原則,建成一套采用先進成熟的技術、遵循布局設計優良、設備應用合理、界面友好簡便、功能有序?qū)嵱?、升級擴展性好的液晶大屏幕拼接系統,以達到既能滿足大屏幕圖像和數據顯示的需求。本系統由南京康卓環境科技有限公司(康卓科技)設計并安裝調試, 康卓科技常年計研制污水處理廠自動化控制系統、自來水廠工藝控制系統以及工業DCS自動化系統的工程設計、編程、系統集成和現場安裝調試,為用戶提供完善的工程技術解決方案等服務,讓客戶全程無憂。

大屏幕拼接系統

針對河北淶源縣污水廠,在本次系統設計中,需求如下:
1、本次實施的液晶拼接屏項目共計1組,為3*4(使用55寸液晶拼接)模式。
2、本次實施的液晶拼接屏項目選用品牌為三星,屏幕要求亮度為500cd。
3、本次實施的液晶拼接屏項目要求拼接縫隙為3.5mm。
4、本次實施的液晶拼接屏項目要求既能同時播放同一內容,又能播放不同內容。
5、本次實施的液晶拼接屏系統的拼接屏處理器必須支持8路HDMI信號的輸入,16路HDMI輸出。
6、本次方案實施后,拼接屏顯示部分可達長度4.85米,高度2.06米。
7、本次方案實施后,現有的視頻監控系統、上位機監控系統可以接入本套液晶拼接屏系統。
根據此需求,康卓科技工程師設計如下:

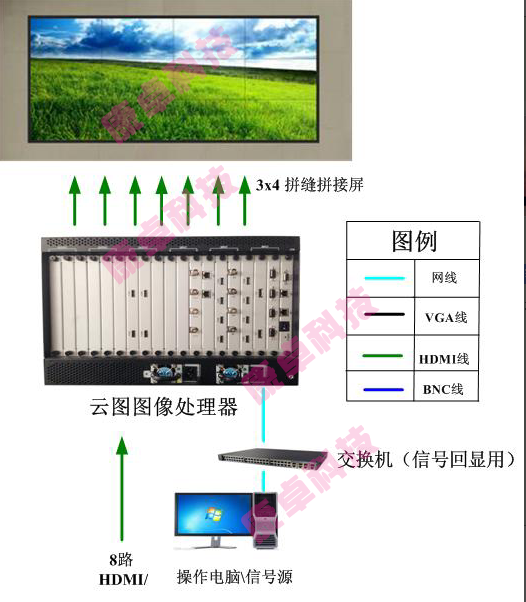

大屏幕拼接系統設計拓?fù)鋱D:
液晶大屏幕拼接系統

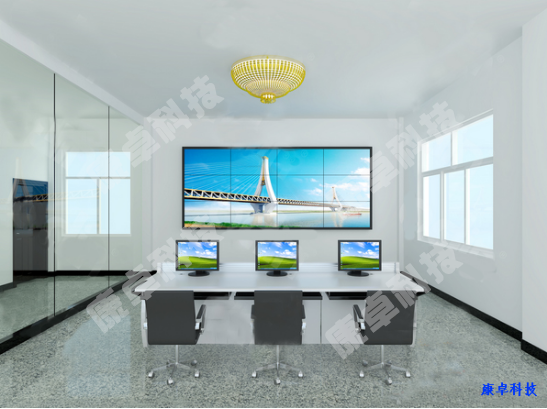

康卓科技大屏幕拼接系統設計效果圖:
河北省淶源縣污水處理廠液晶大屏幕拼接系統

大屏幕拼接系統優點

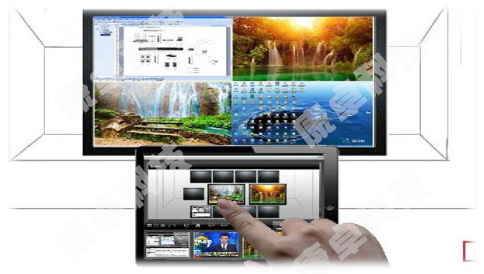

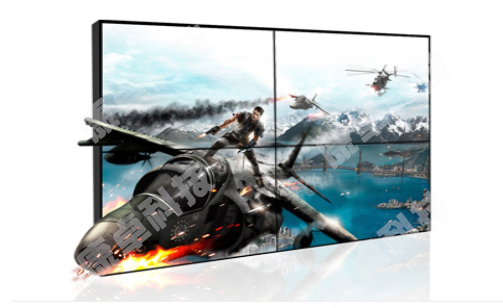

55英寸超窄邊液晶拼接屏,采用一體化整機,采用了更為節能環保的LED背光源的工業級液晶顯示單元,178度的廣角視野,可以實現M*N的一體化拼接。配合強大的云圖系統,可以實現單屏分割顯示、單屏單獨顯示、任意組合顯示、全屏液晶拼接、雙重拼接液晶屏拼接、豎屏顯示,圖像邊框可選補償或遮蓋,支持?jǐn)?shù)字信號的漫游、縮放拉伸、跨屏顯示,各種顯示預案的設置和運行,全高清信號實時處理。
采用SAMSUNG DID超窄邊面板,屏幕物理拼縫僅僅為3.5mm,高亮度顯示,屏幕內置拼接控制處理器,能夠用更少的單元,顯示更大面積、更完整的圖像。專業化的工藝設計,保證產品穩定無故障運行應用,廣泛應用于監控中心、指揮調度、視頻會議、能源電力等環境,提供安全可靠的運行保障。
△  專業圖形處理性能
采用專業拼接控制芯片技術,整機擁有HDMI/VGA/Ypbpr/AV等專業信號接口,抗干擾能力強
提供工控級數據RS232控制接口,支持拼接地址定位,方便自動化中控應用
配合自主控制軟件實現多屏拼接功能,支持畫中畫和漫游疊加功能
△  工業級液晶面板與超窄拼接
嚴選原廠進口優質A規液晶面板,提供權威證明資料,確保產品質量
超薄窄邊設計,3.5mm物理拼縫,實現無縫拼接畫面體驗
△  高清畫質
采用較新3D畫質數字處理電路,F(xiàn)ull HD 1080p分辨率顯示,視角寬闊,亮度500流明,圖像在強環境光下明亮清晰,在暗環境光下絢麗柔和
全屏幕均衡亮度,100%的色溫調整,高對比度,高清畫面完善顯示,LED背光色彩還原度較高,自動設置及自動調整圖形處理功能
△  節能背光
低功耗節能環保,無輻射,具備無信號自動待機功能,可實現局部背光自動調節,省電35%
屏幕保護功能,有效延長產品使用時間
液晶屏運行壽命可達5萬小時以上,可支持7*24h不間斷工作
△  結構設計與安裝調試
超薄輕質式設計風格,機構模塊專利設計,用戶可選多種材質,多種處理工藝,金屬外殼,防輻射、防磁場、防強電場干擾
產品的壁掛架方式,安裝簡便,產品支持水平及垂直壁掛等應用場景

康卓大屏幕拼接系統案例

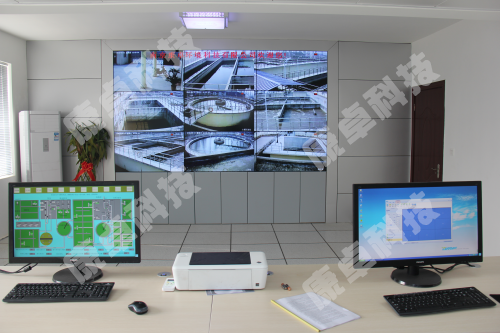

·項目概況:河北廊坊污水廠
·項目應用:視頻監控及PLC上位機系統
河北省淶源縣污水處理廠液晶大屏幕拼接系統

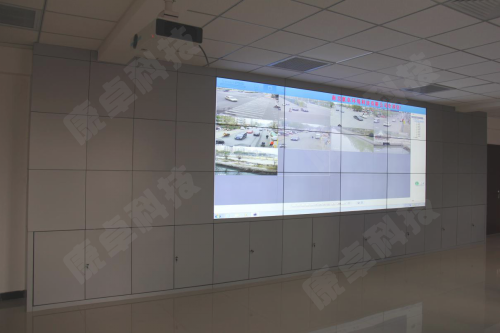

·項目概況:徐州睢寧污水廠
·項目應用:視頻監控及PLC上位機系統
河北省淶源縣污水處理廠液晶大屏幕拼接系統

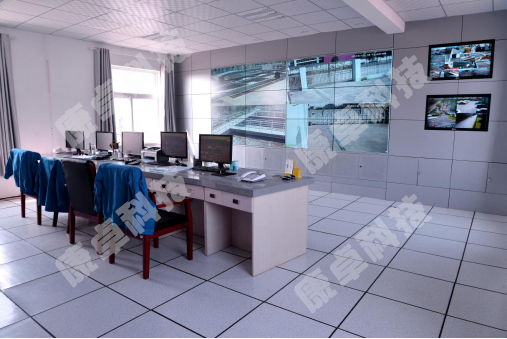

·項目概況:南京溧水污水廠
·項目應用:視頻監控及PLC上位機系統
河北省淶源縣污水處理廠液晶大屏幕拼接系統

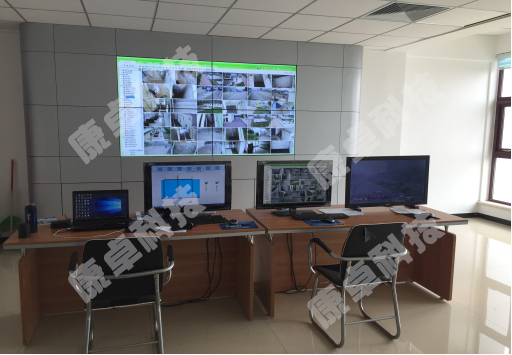

·項目概況:天津武清全區泵站集中管控系統
·項目應用:全區泵站視頻監控及PLC上位機系統
