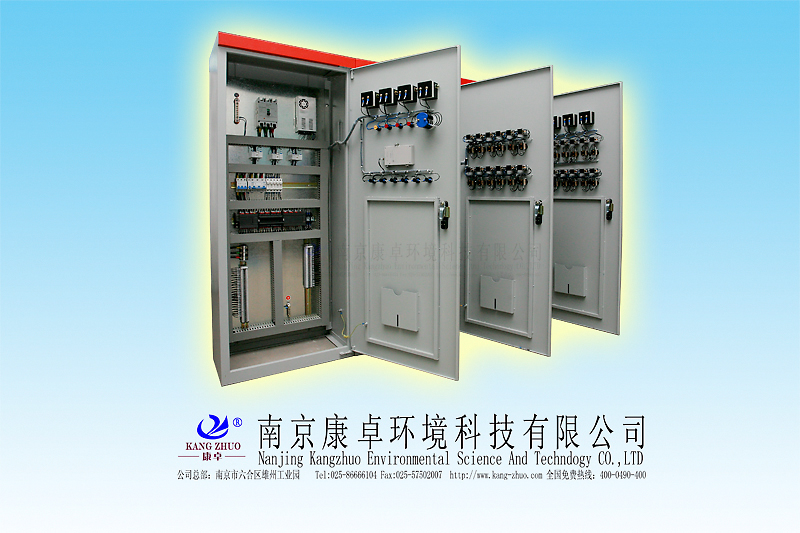

PLC控制柜組成部分原理

發布日期：2013-03-11 13:40 瀏覽次數：

PLC控制柜組成部分：
1：一個總的空氣開關，這個是整個柜體的電源控制。每臺PLC控制柜都必須要有的一個東西;
2：PLC，這個要根據工程需要選擇。打個比方如果工程小可以直接就是一個一體化的PLC 但如果工程比較大可能就需要模塊、卡件式的，同時還可能需要冗余（也就是兩套交替使用）。
3：一個24VDC的開關電源，大多數的PLC都是需要一個24VDC的電源，根據是否確實需要來定是否要這個開關電源。
4：繼電器，一般PLC是可以直接將指令發到控制回路里，但也可能先由繼電器中轉。打個比方，如果你PLC的輸出口帶電是24VDC的，但是你的控制回路里畫的圖需要PLC供的節點卻是220VAC的，那么你就必須在PLC輸出口加上一個繼電器，即指令發出時繼電器動作，但后讓控制回路的節點接到繼電器的常開或常閉點上。也是根據情況選擇是否使用繼電器。
5：接線端子，這個肯定是每個柜子都必不可少的東西根據信號數量可以配置。
如果只是一個單純的PLC控制柜基本就是需要這些玩意，如果你的控制柜內還需要有其他的東西就看情況增加。比方說你有可能要對某些現場的儀表或者小控制箱供電，可能你就得要增加空開數量?；蛘吣阋狿LC接至上位機，可能就需要增加交換機什么的。視情況而定。
