徐州宿遷鹽城污水處理廠自動化視頻監控系統廠家方案設計
發布日期：2015-01-13 15:35 瀏覽次數：
一、系統概述
隨著數字信息技術的快速發展，工業控制過程中網絡化信息化應用技術也日漸成熟，用戶對監控系統的要求越來越高，高清視頻監控系統逐漸被各行業認可。
我公司（南京康卓環境科技有限公司）針對污水處理廠自動化控制系統擁有多年的設計施工經驗，康卓科技針對污水處理廠視頻監控項目，提出以下的系統設計方案。
二、系統總體結構

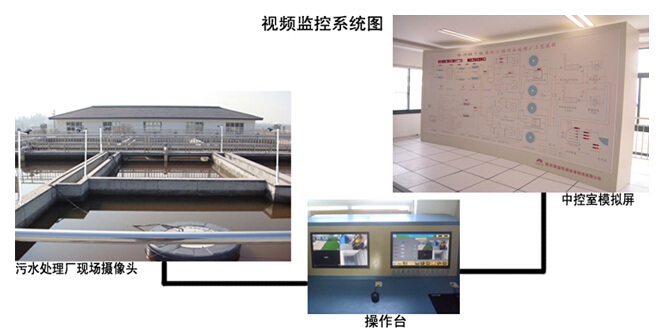

該方案就南京康卓環境科技有限公司近期施工的污水處理廠（以下簡稱污水處理廠）量身定制，經現場充分考察，前端攝像機采用網絡高清槍機；通過組建局域網，達到污水處理廠重要點位無監控盲區；中控室設置操作臺及馬賽克模擬屏，便于用戶統一管理。
三、污水處理廠前端設計架構
3.1 數據采集部分
數據采集部分是監控系統的前沿部分，是整個系統的"眼睛"。它布置在被監視場所的某一位置上，使其視場角能覆蓋整個被監視的各個部位。本系統結合處理廠特殊場合，采用網絡高清紅外槍機進行采集圖像，即滿足圖像清晰度的要求，也滿足夜間對室內也進行采集影像。前端攝像機供電，使用RVV2*1規格的電源線，采用集中供電。
3.2 數據傳輸部分
傳輸部分就是系統圖象信號、聲音信號、控制信號等的通道。本方案根據現場距離，現場實際情況，采用超五類戶外網線，進行視頻信號的傳輸，將各路傳來的視頻信號經過網線接入網絡交換機，組建污水處理廠本地局域網。
3.3數據顯示、記錄部分
本套方案終端工控機，經過網線連接網絡交換機，實現對廠內所有攝像機的信號采集，壓縮、編碼，通過顯示器輸出圖像，同時對監控場所進行24*7錄像以保證用戶對監控場所全方位監視，事后得到較有利圖像證據依據。
3.4 系統布置
根據污水處理廠的實際情況，需要安裝的攝像機數量不一，暫設計為10個，為了美觀以及高清晰度圖像采集，推薦使用高清網絡高清紅外槍機；采用超五類戶外網線和交換機組建局域網，進行圖像信號傳輸；終端采用工控機作為服務中心。
3.5 設備選擇
國際國內上生產監控器材的著名廠商很多,他們的產品各有所長和側重。有的同類產品價格卻相差很大,質量也不同。對器材的選擇直接關系到整個系統的較優化和造價,需要對廠家及其長項產品非常了解,對技術發展和產品升級換代信息非常清楚,同時要有豐富的實踐經驗。
本系統設備選型遵循如下三條原則:
1、采用經實踐證明先進而又質量可靠的硬件設備
2、較優的性能價格比
3、良好的售后服務
3.6主要設備性能指標
網絡高清紅外槍機：品牌：康卓 型號：KZ-918
主要特性：
•較高分辨率可達1280×720,可輸出HD 720P實時圖像，
•超寬的動態范圍，大于100dB
•優秀的低照性能
•1/3英寸Progressive Scan CMOS,捕捉運動圖像無鋸齒
•紅外機型可支持日夜彩色黑白轉換，ICR自動切換
•內置2.8-12mm變焦鏡頭，適宜不同場景需要
•可實現二軸調節，方便工程安裝
•2顆紅外燈,較遠照射距離50米
•支持H.264/MJPEG視頻編碼，雙碼流，高壓縮比，高視頻質量
•支持網絡雙向語音對講
•多網絡協議支持，適應局域網/WIFI移動通信
•支持運動偵測、網絡故障檢測等策略及報警錄像、圖片抓拍
•支持4個區域隱私遮擋設置
•內嵌Web Server，支持IE瀏覽視頻、參數配置、升級、用戶權限管理
•外觀小巧精致，節省空間。
•人性化結構設計，工程安裝方便。
•供電DC12V/3A
•可支持POE供電
•支持ONVIF協議
四、顯示系統
本方案采取模擬屏作為終端顯示系統，。設計模擬屏高度約2米，寬度約3米。
4.1、模擬屏技術參數
4.1.1 屏面/屏體
1、屏面采用高性能進口PPO工程塑料，制成模塊為25×25mm鑲嵌式馬賽克，應為阻燃材料，材料耐老化，高強度、收縮小、屏面平整。
2、屏面顏色均勻一致，視覺感良好。屏面顏色采用：國際流行灰。
3、屏正面及邊屏為鍍鋅鋼板外加表面采用靜電噴塑制作，架、門、邊杠采用鍍鋅鋼材并采用靜電噴塑，要求美觀牢固，外觀平整，漆膜一致，無反光、無氣泡。屏架結構合理、牢固可靠，屏體采用掛式；掛墻上，屏體外型尺寸為：長3200×寬2000×厚250 mm, 屏體顏色采用：淺駝灰。
4、要求模擬屏上的10kV及0.4kV母線為帶電發光顯示，所有變壓器、電動機的符號、文字、線條、圖形均采用雕刻工藝制造，應按照電氣主接線圖模擬屏布置圖制作，要求布局合理、工藝精細、顯示直觀，帶電發光顏色應符合相關國家電力行業標準。
5、屏面反射率＜15%、單個模塊表面平面度＜0.05mm、拼裝縫隙＜ 0.15mm、相鄰模塊拼裝平整度＜0.1mm、線條寬度公差點＜0.05mm、線條直線度＜2mm(任意1000mm內)
4.1.2 模擬屏控制系統功能
1、電網電壓：190~250V；
2、電網頻率：47~63HZ；
3、使用環境：溫度：-10℃~55℃；濕度：≤ 85%；
4、平均無故障時間 MTBF≥ 17000H
4.1.3 系統功能：
1、用遙信燈實時顯示現場設備運行狀態（合閘/分閘）；
2、用發光母線條顯示現場母線的帶電狀況（亮滅）；
3、時鐘具有斷電后時鐘字記憶功能，通電后自動恢復。
4、智能顯示安全運行天數；
5、顯示進線電流、電壓；顯示饋出線電流；
6、模擬圖帶通訊接口，與監控后臺通訊，由后臺信號驅動模擬圖狀態。
5.1.4系統配置：
1、斷路器開關采用19×19mm方形遙信燈表示，能顯示紅、綠雙色；
2、隔離刀閘及接地刀閘φ13mm園形遙信燈表示，能顯示紅、綠雙色；
3、用光帶控制器控制發光條亮滅來顯示母線的帶電狀況；
4、日期/時鐘/安全天數：具有計算機校時及手動校時功能；
顯示位數：
日期6位：如02年06月18日；
時鐘4位：如12時58分；
安全天數4位：如6666天； 外型尺寸：100×500×80 mm；
5、遙測五位表：顯示進線電流及母線電壓。
顯示位數：5位：如58888V；
外型尺寸：25×100×80 mm
如貴污水處理廠需要設計視頻監控方案或詢價可與我們聯系，康卓科技全國統一客服電話：025-86666104
