PLC污水處理廠污水泵站自動控制系統
發布日期：2015-08-04 16:19 瀏覽次數：
項目單位：徐州市睢寧桃嵐化工園污水處理廠
項目施工：南京康卓環境科技有限公司
南京康卓環境科技有限公司是一家專業的污水處理廠、污水泵站自動化控制系統、視頻監控系統、PLC控制系統設計、生產廠家，是高新技術企業，產品已通過CCC認證，歡迎采購，咨詢熱線：025-86666104
一、系統概述
根據徐州市睢寧桃嵐化工園污水處理廠的規模及工藝要求，結合多年來康卓科技在污水處理行業及多個污水處理廠建設的成熟技術和豐富經驗，我們設計使用HMI+PC系統為本次項目的自動化系統構成，再通過和其他各種外設的連接，從而實現對整體排水工藝的全過程自動化控制系統，并按照預定的程序?qū)ΜF(xiàn)場設備實現全方位的控制以及信號的采集和傳輸。

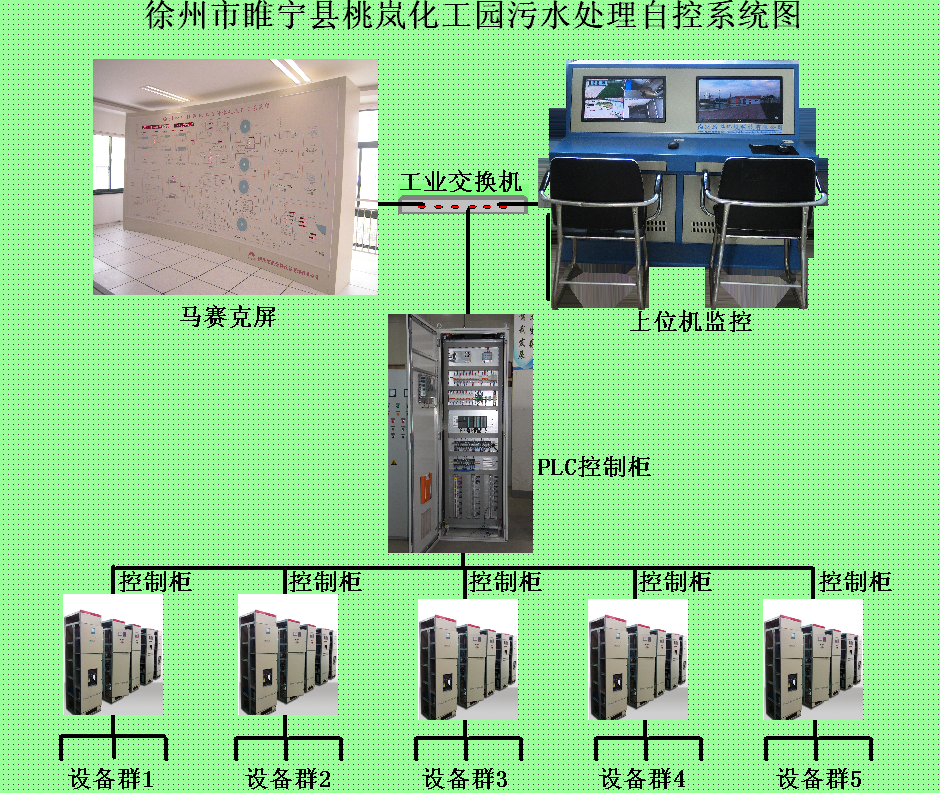

圖示1.1 控制原理示意圖
如上圖所示，在現場控制層，現場各設備狀態信號輸入PLC的開關量輸入模塊（DI模塊），PLC的CPU通過邏輯運算和數據轉換成為控制信號，由開關量輸出模塊（DO模塊）輸出信號，控制各泵動作，同時PLC將采集到的各設備的狀態信號傳輸上位機控制系統，由上位機組態軟件直觀形象的顯示出來。另外通過現場儀器儀表對系統的參數進行測量，并將所測的數據傳輸至PLC的輸入模塊中，PLC根據從控制上位機上設定的各項參數（各液位的高度等）實現對系統的全自動控制。由上圖可知，在現場控制層的所有信號的采集和傳輸全部通過PLC來實現；上位機起人機對話媒介，能夠?qū)λ性O(shè)備及數據進行監視、控制、參數設定、事件存儲、報警查詢等操作。
除上位機監控與現場監控，我們還將設置馬賽克屏作為整個污水處理廠的模擬顯示設備。馬賽克屏作為傳統的模擬顯示設備，一直是大型企業調度監控系統中的一個重要的組成部分。被廣泛用于公共事業及相關領域，在電力、煤炭、水利、環保、公路、鐵路、航空、化工等行業中的安全生產系統發揮著不可替代的作用。下圖為桃蘭化工園的馬賽克屏模擬效果圖：

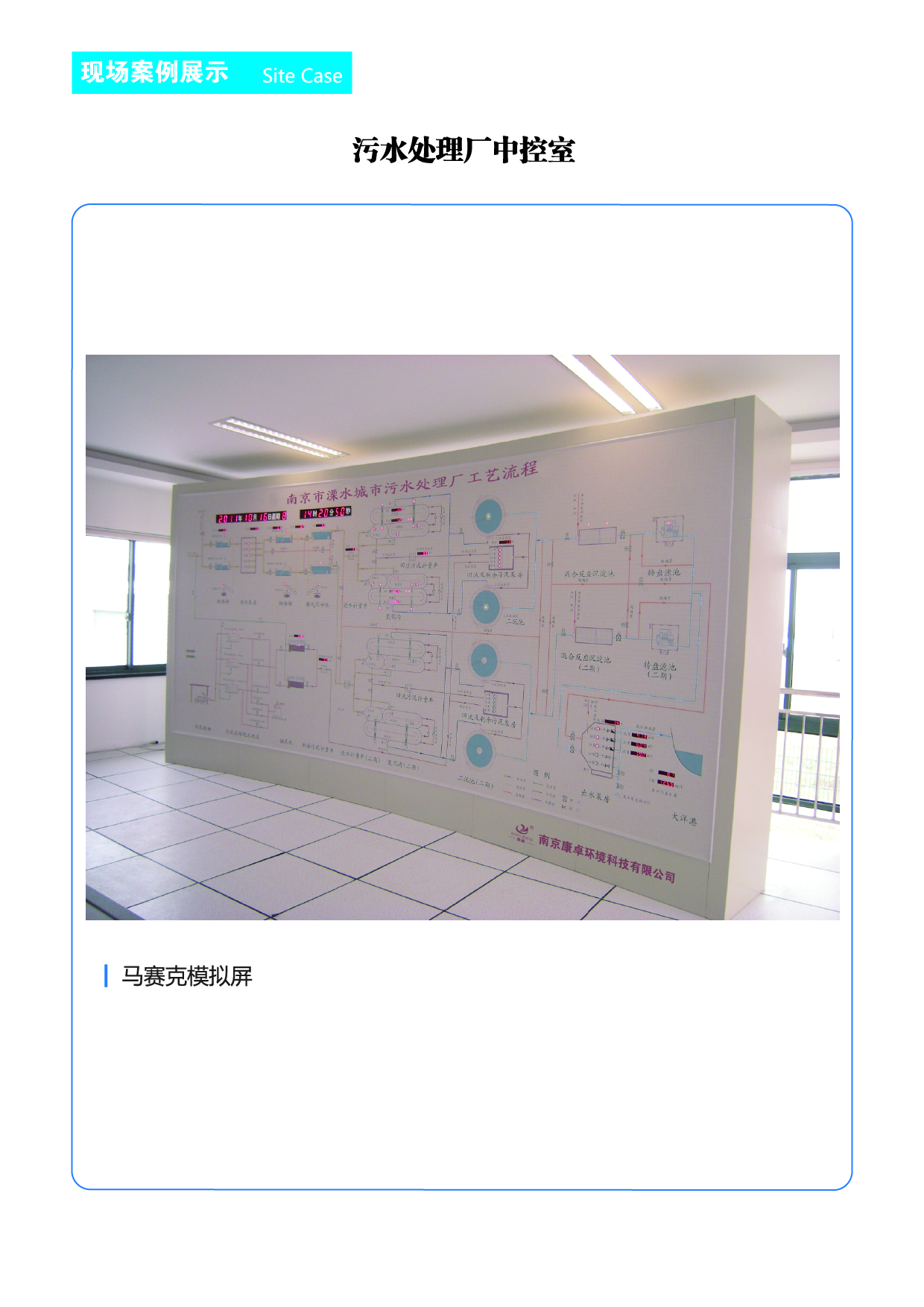

圖示1.2 馬賽克屏效果示意圖
如上圖所示，馬賽克屏工藝美觀，氣勢恢宏，與現代控制室的整體風格接近。而且其具有較強的擴展性和設備配套能力，屏面設備安裝、移動方便，可隨時調整屏面位置，能夠?qū)崟r顯示現場設備的工作參數、運行狀態。及時、真實、全面的反應系統設備的運行狀況。
二、系統控制邏輯功能
控制方式，本系統控制方式分為：就地控制、集中手動控制、集中自動控制。
就地控制：此控制模式下，各泵控制柜的模式開關在就地狀態，各泵的啟?；ゲ魂P(guān)聯，啟停操作在各泵對應的控制柜上點動按鈕操作。此模式下上位機僅顯示狀態，不參與控制，對應的控制按鈕無效。
集中手動控制：此控制模式下，各泵控制柜的模式開關在遠方狀態，各泵的啟?；ゲ魂P(guān)聯，啟停操作在上位機上點動相應按鈕執行。同時上位機上顯示各泵的工作狀態。
集中自動控制：此控制模式下，各泵控制柜的模式開關在遠方狀態，各泵的啟停不受人為控制，泵的狀態由PLC內設定的程序及參數自行控制。上位機上顯示各泵的工作狀態。
系統自動模式詳細分解（以水池液位控制為例）：首先確定系統處于集中自動控制模式下。確認6個液位的設置參數符合實際要求。系統根據實際測量的液位自動運行，運行模式如下：
1）、液位一液位較低，為保護水泵（缺水保護），當水位由高水位回落至此水位以下時，系統自動停泵。
2）、液位二高于液位一，為啟動一臺泵的信號。
3）、液位三高于液位二，液位由液位二升至液位三，系統自動啟動第二臺泵。
4）、液位四高于液位三，液位由液位三升至液位四，系統自動啟動第三臺泵。
5）、液位五高于液位四，液位由液位四升至液位五，系統自動啟動第四臺泵。
6）、液位六為較高液位，液位由液位五升至液位六，系統發出聲光報警信號。提醒用戶液位超高（警戒水位報警）。
7）、先進、二、三、四臺泵并非對應1#、2#、3#、4#泵。系統根據啟動的次數自動輪換起泵，先進次起泵先進、二、三、四臺泵對應泵為1#、2#、3#、4#泵。第二次起泵先進、二、三、四臺泵對應泵為2#、3#、4#、1#泵。第三次起泵先進、二、三、四臺泵對應泵為3#、4#、1#、2#泵。第四次起泵先進、二、三、四臺泵對應泵為4#、1#、2#、3#泵。當其中的一臺泵發生故障時，立即切換下一臺泵自動投入運行。
8）、液位是否到達的狀態由液位指示燈顯示，藍色表示未到達，紅色表示到達。液位的設定值由每液位指示燈右側的數值顯示器顯示。
9）、無論控制模式處于何種模式，各泵的運行都進行累計計時，計時時間顯示在如圖所示的控制柜右側。
5、電動閥門的控制，若閥前安裝電動閥門，每臺電動閥門與對應的水泵連鎖，啟動每臺水泵前先開啟閥門，閥門完全打開后延時設定時間運行水泵，水泵運行設定時間后關閉閥門。
6、格柵的控制，若該系統安裝格柵，則根據時間控制格柵機的運行，格柵系統每隔60min運行一次，運行時間20min。
7、啟閉機，由于啟閉機處于常開狀態，僅檢修時需要關閉，故啟閉機沒用自動控制，僅手動控制即可，監控系統僅對其進行狀態監控及手動開閉操作。
8、壓實機（輸送機），若系統安裝壓實機，壓實機與格柵聯動，格柵運行時壓實機運行，格柵停止運行后延時設定時間，壓實機停止運行。
9、厭氧池及氧化溝內設備，根據時間控制污泥和水進入?yún)捬醭兀ㄟ^潛水攪拌器的不停攪拌并進行1-2小時的氧化。污泥和水在潛水推流器的作用下，在氧化溝內不斷地移動并進行氧化，在自動模式下系統根據污水處理廠的工況及工藝參數由PLC根據預先編制好的程序來完成對設備的操作。
三、系統選型
在整個監控系統的“心臟”——工業可編程控制器PLC的選型方面，我們經過反復、多次地比較發現，西門子公司的S7-300系列PLC正是我們所追求的高性價比的PLC產品：
性能可靠：性能上完全滿足和超越設計要求；
使用成熟：在供排水行業，電力、污水處理等行業應用；
性價比高：與其他公司PLC相比；具有品牌和質量優勢；價格適中；
網絡功能強大：這也是品牌的特點和優勢；
升級方便：從技術上可以隨時升級和代。
