排水泵站自動控制管理系統廠家
發布日期：2015-12-04 11:00 瀏覽次數：
應用背景
隨著城市建設和經濟發展，城市規模不斷擴大，新的市政設施不斷建成并投入使用。排水系統在設施能力范圍內要保證旱季污水不入河，雨季不淹水，平時還要保持城市河道景觀水位，所以日常排水和雨季防汛任務十分繁重。在排水管道的中途和終點需要提升廢水時設置泵站，稱為中途泵站和終點泵站。排水泵站分為污水泵站、雨水泵站和合流泵站三種，分布在城市的各個范圍內,主要用于去除重力流帶來的大量廢棄物,同時提升水位向鄰近污水處理廠送水。擔負著城市日常污水排放和汛期排澇的重任。
生產廠家

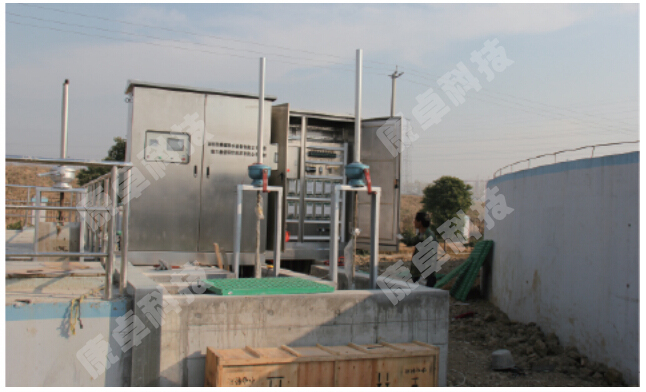

南京康卓環境科技有限公司排水泵站自動控制系統可實現全市的多個檢測點及泵站設備的分布式監控和集中管理，通過將泵站的各種運行狀態參數通過數字化、信息化、網絡化、實現數據共享，中心控制室同時對各排水泵站的水位、流量、水泵、撈污機和閥門設備實現實時采集和自動遠程控制，監控泵站各個設備的運行狀態，在出現異常時迅速處理并報警。管理人員可利用本系統查看各監控點的數據，并進行遠程設置，必要時可對設備實施遠程人工干預。實現泵站無人值守。
系統功能
康卓泵站自動控制系統具有保護、控制、測量、信號采集及故障記錄等功能，這些保護按常規配置，控制有手動和自動控制功能，具有聯鎖裝置。測量包括電氣測量和非電氣測量。信號采集主要是保護裝置的動作信號、設備故障信號及其它接點信號。
控制系統采用可編程序控制器PLC進行數據采集和系統控制?？刂葡到y(tǒng)應對整個系統進行集中監視、管理、自動順序控制，并可實現遠方手動即軟手動操作。

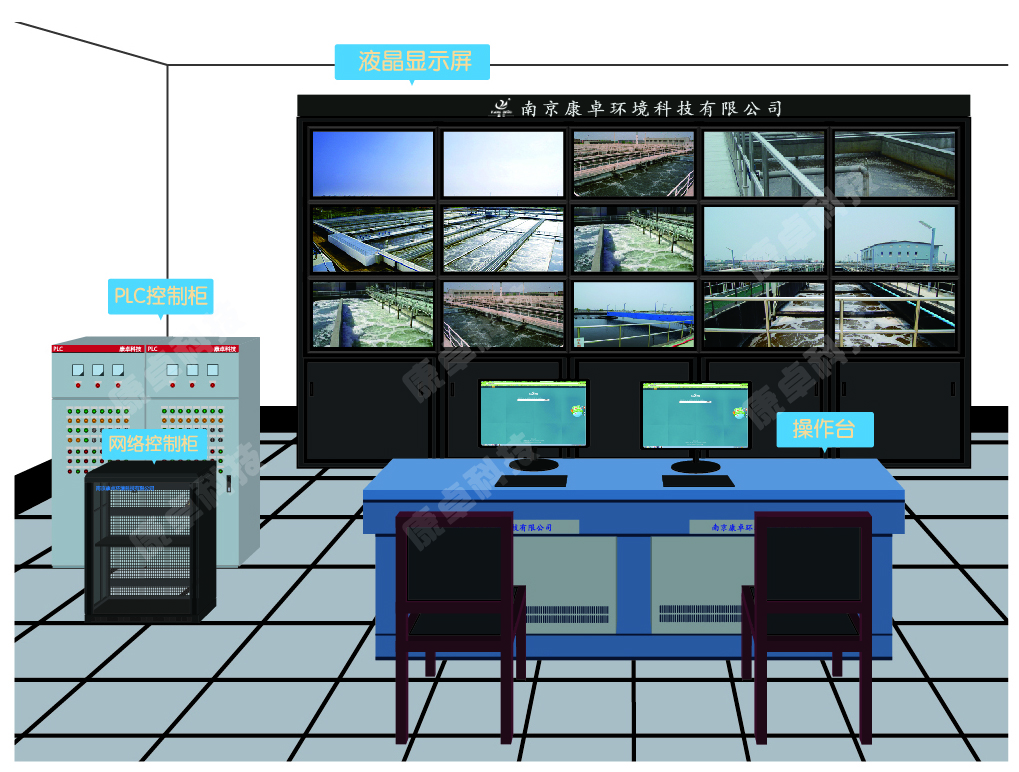

控制方式使用一臺上位機操作站作為操作平臺。通過上位機顯示畫面對各個泵站進行監視和控制，淘汰了傳統的儀表盤臺和按鈕控制。所有運行參數、報警信號均應能打印記錄。
系統采用自動程序控制、就地操作相結合的控制方式。圖控軟件能顯示各個泵站的工藝流程及測量參數、控制方式、順序運行狀態、控制對象狀態等，并能對參數進行成組顯示、趨勢曲線顯示和棒圖顯示。當參數越限報警、控制對象故障或狀態變化時，能以不同顏色進行顯示。
系統中硬件方面的所有模件是插接式的，便于更換。系統中任一模件的故障，不影響其他模件的運行。系統具有自診斷功能，診斷至I/O模件級。在程控系統故障時，能及時給出LED自診斷故障顯示和音響報警。
軟件方面，其操作界面簡單明了，仿真效果好，所有電機成顏色、動態顯示其狀態，管路有水流效果，液面有升降效果。操作人員能夠及時查詢一次設備狀態，并可以人工打印、存儲數據。能夠顯示事件信息，事件列表，并提供了各種查詢手段，還可以進行人工置數操作，報警確認操作，可以顯示在線曲線和歷史曲線，顯示歷史報表，并且能夠打印。
